【不銹鋼u型螺栓】螺絲、螺栓扭力對照表(非常全面)，收藏備用

　　眾所周知，制造行業的裝配過程離不開螺絲連接，有螺絲連接的地方就涉及到連接方式、螺絲擰緊控制方法、擰緊扭矩大小和位置的控制等問題，我們的電子制造行業的裝配也不例外，大部分的裝配都離不開螺絲的固定，可見螺絲連接的重要性。

　　固定螺絲過程中的失效分析和措施

　　在生產制造過程中，螺絲擰緊是很常見的裝配工藝;在手工操作或是設備自動操作中，都會有一些原因?qū)е聰Q緊失效，造成失效的原因主要有以下方面：

　　產品本身的設計缺陷，結構不合理等。

　　材料選擇(材料選擇不符合性能要求,如抗拉和抗壓強度不夠等)。

　　裝配過程失控(如扭力過大或過小,操作方法錯誤等)。

　　溫度影響(如對于一些熱收縮率不同的材料，在高溫或低溫下會有產生不一致的收縮時從而使得夾持力下降)。

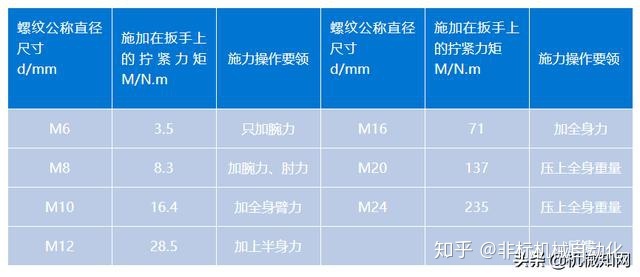

　　一、M16~M24螺釘或螺母的擰緊力矩

　　二、未注明擰緊力矩要求時，參考下表

　　(普通螺栓擰緊力矩)

　　三、公制螺栓扭緊力矩 (Q/STB 12.521.5-2000)

　　范圍：本標準適用于機械性能 10.9 級，規格從M6-M39 的螺栓的扭緊力矩，對于使用尼龍墊圈、密封墊圈、其它非金屬墊圈的螺栓，本標準不適用。

　　對于設計圖紙有明確力矩要求的，應按圖紙要求執行。

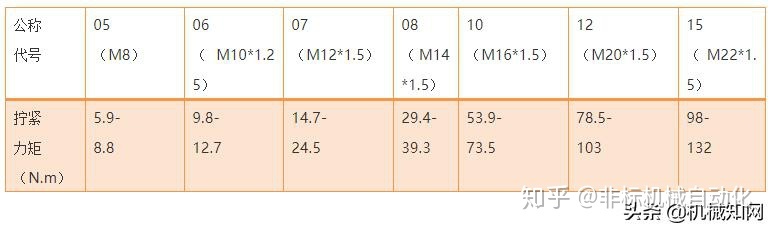

　　1、套管螺母緊固力矩 *(Q/STB B07833-1998)

　　材 料 HPb63-3Y2

　　2、直通式壓注油杯 Q/STB B07020-1998(螺紋M6、M8*1、M10*1)

　　緊固力矩：0.3-0.5Kg.m

　　安全閥 Q/STB B07029-1998(螺紋R1/8)

　　緊固力矩：2.9-4.9Nm

　　通氣塞 Q/STB B07030-1998(螺紋R1/4)

　　緊固力矩：2.94-5.88Nm。

　　螺塞 Q/STB B07040-1998(公稱直徑08-10螺距1.25，12-36 螺距 1.5)

　　3、螺栓(排氣) Q/STB B07060-1998(M12*1.5)緊固力矩：58.8-78.4N.m

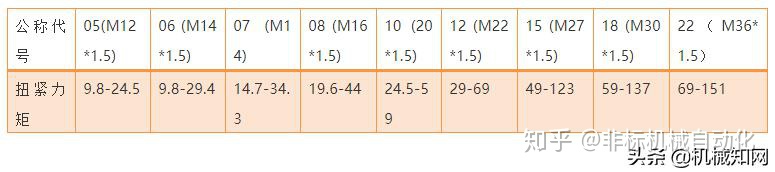

　　4、軟管(錐形密封) Q/STB B07123-1998(接頭部螺母擰緊力矩)

　　5、螺母(球頭式管接頭用) Q/STB B07201-1998

　　擰緊力矩：N.m 材料：(Q235)

　　6、管接頭螺母 Q/STB B07202-1998

　　擰緊力矩(Q235/HPb59-1)

　　7、鉸接螺栓 Q/STB B07206-1998

　　擰緊力矩(Q235)

　　8、球頭式端直通接頭 Q/STB B07211-1998

　　擰緊力矩(Q235 HPb 60-1)

　　表中擰緊力矩適用于鋼制接頭

　　9、管接頭 Q/STB B07212-1998

　　緊固力矩(區分代號為5、7 的件 材料Q235)

　　10、套管螺母 Q/STB B07221-1998

　　擰緊力矩 (材料Q235)

　　11、管接頭 Q/STB B07230-1998

　　擰入緊固力矩 (Q235)

　　12、彎頭(帶座) Q/STB B07235-1998 、B07236-1998

　　擰緊力矩

　　13、喉箍 Q/STB B07281-1998

　　擰緊力矩

　　14、U形管夾及座 Q/STB B07283-1998

　　螺母的緊固力矩(區分代號2、3 使用)

　　15、管夾

　　Q/STB B07289-1998(有效緊固直徑φ25-φ232)

　　緊固力矩：8.8±05Nm

　　套管接頭 Q/STB B07290-1998

　　16、套管螺母 Q/STB B07833-1998

　　17、軟管(空調器用) Q/STB B09488-1998

　　四、各種材質螺絲組裝扭力規范

　　1、NYLON(尼龍)材質

　　2、BRASS(黃銅)材質

　　3、AUMINUM(鋁)材質

　　4、STEEL(鐵)材質

　　5、PHOSPHOR BRONZE(磷青銅)材質

　　6、PHOSPHOR BRONZE(磷青銅)材質
